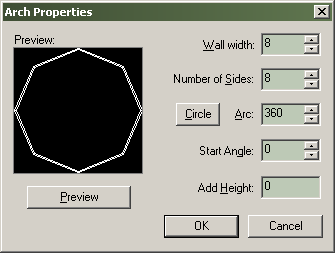

Boite de Dialogue: Arch Properties

La primitive Arch permet de créer des arches courbes compliquées ou des escaliers circulaires simplement de rapidement. La prévisualisation graphique donne une approxmation du résultat final avec les réglages choisis.

Preview

Ce bouton va redessiner la prévisualisation graphique de l'arche avec les réglages actuels.

Wall width

C'est l'épaisseur des pièces individuelles de l'arche. On peut étendre les parois vers l'extérieur en utilisant une valeur négative.

Number of sides

Nombre de côtés, vous pouvez entrer une valeur entre 3 et 100.

Arc

C'est le nombre de degrés sur lequel l'arche va s'étendre. Vous pouvez entrer une valeur entre 8 et 360.

Circle

Cercle, ce bouton définit le champs Arc à 360, ce qui va générer une arche circulaire.

Start Angle

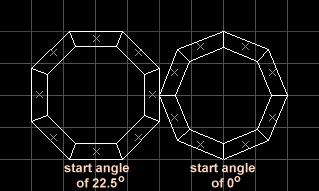

Angle de départ, ceci permet d'ajuster l'angle des pièces de l'arche, en définissant l'angle du premier:

Add Height

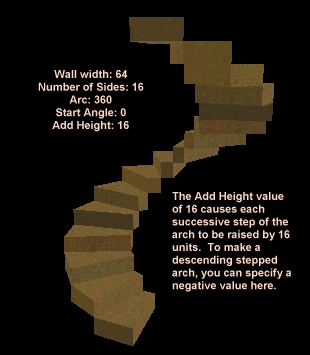

Ajouer Hauteur, ceci permet de créer une arche en escalier (escalier circulaire). Une valeur positive pour des marche vers le haut, et négative pour aller vers le bas. Les escaliers grimpent ou descendent dans le sens des aiguilles d'une montre :
